[摘要]在城市排水工程頂管施工中，由于土質變化、設備和操作等因素的影響，會在施工中出現管道偏差的現象。此時施工中的糾偏工作就顯得非常重要。本文結合太倉市沽塘街污水頂管實際施工經驗，針對在粉質粘土地質情況下，局部地質特殊情況引起管道產生偏差的原因進行了分析，并對采取糾偏控制措施進行了總結。
　　[關鍵詞]手掘式，頂管施工，偏差，原因，糾偏
　　1、引言
　　頂管施工技術近年來在我國發展迅猛。市政工程中采用頂管施工可以將作業面移入地下，從而避免了對地面交通的影響。只要施工前選線合理，施工方法恰當，構筑物并不妨礙施工的正常進行。手掘式頂管是使用最早也是使用最多的方法，以其操作簡便、設備少、施工成本低，施工進度快等優點，且較易排除地下障礙物為許多工程采用，手掘式頂管工作原理是依靠人工在管內前端挖掘泥土，然后用小型軌道車將泥土運出管道，再吊出工作井，管道的推進依靠油缸的壓力將管道按照預先設置的中心控制線推進，本工程采用頂管用管材為平口懸輥工藝鋼筋砼管、T型接口。
　　2、問題的提出
　　太倉市古塘街污水管頂管在太倉市是首次使用，污水管道從南到北，污水管道設置為Φ1200鋼筋砼懸輥管，窨井平均間距60米，土層為粉質粘土，施工方法主要由以下幾個因素決定的：
　　2.1古塘街沿線管線較多，錯綜復雜。
　　2.2古塘街道路狹窄，路面為砼路面寬度僅有7米，街道兩側高層建筑較多。
　　2.3管道設計深度滿足頂管要求深度，平均深度3.8米。
　　2.4要求在不中斷交通情況下施工。
　　根據地質資料情況，確定采用自然平衡法手掘頂管。工藝流程：挖頂進工作坑→邊挖邊放沉井→吊裝鋼筋砼管到軌道上→裝密封圈→開啟油泵推進→出泥土→管道貫通→拆除工具管→砌檢查井→回填。由于工期較緊，在經過一定的準備研究之后，決定對古污2＃井至古污3＃井進行試驗性頂進，兩井之間距離52米，古污2＃井為工作井，采用鋼筋砼沉井，古污3＃井為接收井，采用鋼板樁支撐圍護，對周圍土體進行壓密注漿加固，保證土體結構穩定，防治坍塌。這段頂管主要目的是進行設備的測試及現場技術數據采集分析，以便了解地下實際土質情況，適應施工環境，掌握頂管設備運行情況，合理組織操作，通過對起始掘進段的頂管情況進行分析總結，進一步調整各項施工技術數據，優化下一步頂管施工方案。在前十四米頂進中，施工情況基本正常，在以后頂進中發現機頭逐漸偏高，在采用機頭糾偏措施后，還難以控制向上偏移趨勢，頂進32米后管道偏離設計位置8cm，嚴重超過規范要求的＋30mm至－40mm的范圍。在封閉機頭后，停止施工，商討解決方案。
　　3、問題分析

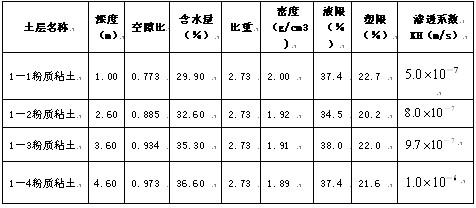

　　古污2＃井至古污3＃井施工前，提前對頂管段土體進行處理，其中主要措施是：井點降水，井壁四周壓密注漿加固土體，采用PH1200懸輥鋼筋砼管，接口采用T型鋼套環，施工段地質情況如下：

　　這段管道設計埋設深度為3.827～3.813米，污水管位于1－3至1－4層粉質粘土層，頂管正面阻力變化不大，含水量較大，滲透性強。施工人員在掘進時發現上面土層向下掉落現象，泥水流大，水溫較高，經檢查發現，施工位置東側，約2米處有一舊污水管道，從浴室流出的熱水流到浴室管道，經檢查污水管道接口及窨井處有大量漏水現象。從以上觀察分析，污水管露出熱水經地層滲透到頂管范圍，特別是頂管推進速度慢時，粉質粘土在水壓沖刷下，形成泥水俱下的現象，管道頂部土層掉落，管道上部失去土壓力約束，致使管道朝上方偏移；另一個原因是含水量大于質地報告，在軟塑粘土層上，由于浮力作用，機頭漂移不定，難以控制。
　　3、處理方案
　　通過檢查分析，找到管道偏移的影響因素，有的放矢，抓住主要矛盾解決問題。
　　3.1管道換置

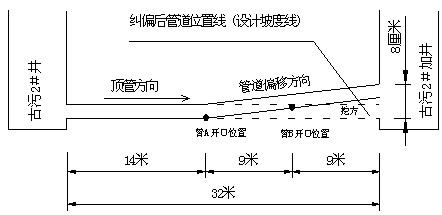

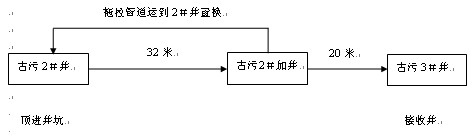

　　確定機頭實際位置，在古污2＃沉井以北32米處，也就是機頭位置開挖，制作一座鋼板樁井沽污2＃加井，尺寸3m×6m,其作用之一是拖拉出古污2＃至2＃加段超高管道；作用之二是頂進古污2＃加至古污3＃段20米長余下的管道。所以古污2＃加井即是工作井又是接收井。

　　將偏移過高的兩節管子A、B下端鑿開，人工挖土至設計標高后，開始從古污2＃井內頂管推進向古污2＃加推進，這樣當開口的管子向前推進一節管長，后面管子就會降低到挖土后的設計管道標高，即可達到糾偏的目的，在開口的管子下面進行挖土，這樣一節一節將偏高管子置換出來，頂出的管子從古污2＃加吊出，這樣循環進行，達到管道置換，消除誤差的目的。

　　當管道調整到設計標高后，將頂管設備移到2＃加井，將古污2＃加至古污3＃之間20米管道頂完。
　　3.2采用壓密注漿工藝，將置換管道上部空隙填充加固，使管道和土體接觸良好，增加管道上部土壓力，同時也防止道路下陷，影響交通。
　　3.3切斷地層水源，將舊的污水管道封閉，污水管道水流暫改方向， 為頂管提供良好的土質環境。
　　3.4.提高井點降水質量，維護井點管正常工作，設立觀察井，.使井點降水范圍與頂管同步速度進展。一但完成頂管地方，應立即拆除井點管，恢復底層水壓，防止過度降水對周圍建筑物的影響。
　　結束語：在頂管前方遇到一條河道時，設計管道在河底下１.5米處，采用的方法是通過圍堰，填土加壓，這段管道也順利頂管成功，通過頂管試驗，采用的措施，行之有效，管道標高調整達到了預期效果。通過古污2＃到古污3＃井的試項，積累了一定技術數據和實際土質情況，施工方案進行了必要調整，采取井點降水和壓密注漿措施，有效改善了土質的物理指標。正式施工后，頂管進展順利。
　　參考文獻
　　［１］余彬泉等.頂管施工技術[M].人民交通出版社,2003..
　　［２］葉濤廣東有色地勘局九三二隊,廣東韶關512026巨厚淤泥層中手掘式頂管施工《西部探礦工程》2008年第20卷第10期
　　［３］黎見明王維萍廣州市市政工程維修處510091淺談手掘式頂管的安全控制《非開挖技術》2005年第2期
　　［４］農勝南寧市政工程有限公司,廣西南寧530022頂管施工中管道偏差成因及糾偏措施《企業科技與發展：下半月》2009年第8期
　　［５］楊杰鄭州市市政工程總公司,450003大直徑頂管施工偏差及其防治《河南建材》2008年第5期
