摘要：本文闡述了將廣州地鐵二號線SCADA系統升級改造為二、八號兩條線控制系統的施工技術，并介紹了施工中的注意事項。
　　關鍵詞：SCADA系統，升級改造，施工技術
　　1工程概況
　　廣州地鐵二、八號線改造工程將原二號線在江南西至?xí)愿蹍^(qū)間拆解成為二號線和八號線的一部分。原二號線供電系統采用集中供電方式，主變電所進線電源110kV，系統環網電壓33kV，控制中心SCADA系統采用的是服務器/客戶端的方式，采用ALPHA工作站，使用UNIX操作系統，OTN開放式傳輸網絡，主備光纖通信通道，控制中心主站與變電所被控站為點對點傳播。二、八號線控制中心SCADA系統改造完畢后，將要接入42個站點，新增加了22個站點，需要對控制中心主機系統硬件進行升級，增加二臺主系統服務器、二臺八號線操作員工作站、二套復示系統和將原二號線二臺系統服務器改造為二、八號線前置機服務器，系統升級和調試時，原二號線控制中心SCADA系統不能停運。
　　2SCADA系統升級改造技術
　　2.1組建新系統
　　⑴根據新系統硬件設備結構圖搭建新系統。
　　⑵在新系統調試階段，暫不將原二號線后臺服務器升級為新系統前置機服務器，新系統前置機功能模塊暫時在新系統后臺服務器上運行，前置采集系統只連接新前置機屏柜，暫不連接原有前置機屏柜。
　　⑶在新增的二臺服務器上安裝SCADA數據庫、前置應用軟件等，在新通道柜內用新通道板接入新增車站的通道。并對原有監控系統主備機的數據庫文件圖形文件的一致性檢查。在晚間二號線停運時間段內，關閉備用服務器上SYBASE數據庫服務，將原有系統數據拷貝至新系統后臺服務器主機，同時將OPEN2000圖形報表文件拷貝到新系統。
　　⑷根據各車站RTU信息點表和一次接線圖，在系統后臺服務器上完成新增二、八號線各車站的數據庫組態和圖形生成工作。在后臺服務器前置模塊上，配置新增車站通道通信參數（包含波特率，停止位，校驗方式等）。
　　2.2接入新增車站實時數據
　　控制中心后臺服務器與現場各車站RTU聯調，檢測數據、遙控操作的正確性及相應時間等。調試步驟如下：
　　（1） 將二、八號線新增車站通道接入新前置機屏柜端子排，打開電源，觀察終端服務器，通道板通訊燈閃爍狀態是否正常。
　　（2） 在控制中心服務器前置機軟件模塊中，觀察通道報文顯示狀況是否正常，是否有停滯，檢測通道誤碼率是否在正常范圍。
　　（3） 手動切換通道切換板上主備通道開關，分別測試主備通道通信狀況。
　　（4） 在控制中心服務器調用一次設備接線圖，檢測遙信量，遙測量正確性；測試數據上送的刷新時間；在車站RTU側模擬遙信變位，控制中心側檢查告警信息的正確性。
　　（5） 在控制中心服務器測試歷史數據采集功能，調用報表工具，曲線工具查看歷史采樣數據。調用歷史告警信息查看。

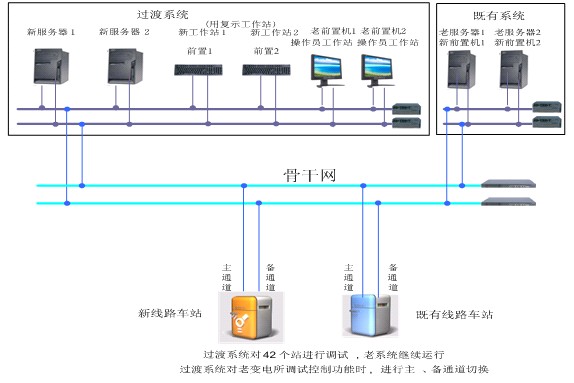

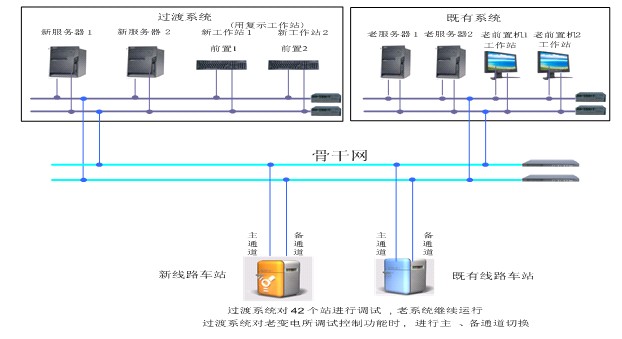

　　（6） 在控制中心服務器對車站遙信進行遙控操預置作，檢測遙信遙控點號的正確性，檢測返校時間是否正常。進行遙控執行操作，檢測遙信開關動作狀態是否正確，相關變位信息是否正常上送。下圖為新增車站接入后的系統結構圖：


　　2.3接入原有數據及遙控調試
　　此項調試工作涉及到原有系統對地鐵二號線的監控功能，調試工作時間需安排在地鐵二號線晚間停車時間內調試。
　　（1）更換新系統前置機硬件設備。將原有二號線通道板，切換板更換為新通道板，切換板。在新通道板上設置串口通信參數跳線（波特率，停止位等），連接切換箱通訊電纜到新終端服務器相應端口中（端口號應與前置模塊庫中配置一致，切換板與端口對映）。通電后，檢測數據燈是否正常閃爍。
　　（2）在后臺服務器前置模塊中，配置通道端口參數，廠站參數，啟動報文監視界面，監視上行報文是否正常，切換主備通道，檢驗正確性；
　　（3）在后臺服務器上，檢查數據庫的正確性，遙信，遙測參數配置的正確性；檢查歷史記錄的完整性；打開圖形界面上，檢查各車站RTU上送遙信量，遙測量的數值的正確性；測試實時數據刷新時間；
　　（4）在后臺服務器上，打開圖形遙控界面，按照遙控信息點表，依次進行遙控操作，檢測現場相關開關是否動作，動作狀態是否是所控狀態。開關動作后，相關變位、SOE（事件順序記錄）等信息是否正確上送到后臺服務器中，并提示相關告警信息。（此項調試需要調試人員在控制中心側及RTU側同時配合調試）；
　　（5）調試完畢后，標記通道板上所對應車站號，以便后期新舊系統正確倒切，并將所有硬件設備及系統配置恢復最初運行狀態。在原有系統服務器上，檢測是否系統已經恢復正常，以免耽誤早間正常送電。
　　2.4原有系統向新系統倒切
　　（1）在所有原有二號線各車站調試完畢后，即可在晚間停車時間內，完成新舊系統的倒切工作。倒切過程分為前置機硬件部分的倒切，原有服務器功能的倒切，前置機軟件功能模塊的倒切，調度員工作站的數據源的倒切；
　　（2）前置機硬件部分的倒切，將原有二號線所有前置機硬件設備更換為新系統設備，正確連接通信電纜，確認硬件連接，端口連接的正確性。
　　（3）原有服務器功能的倒切。原有服務器連接到新系統網絡中。安裝前置機處理模塊。新系統后臺服務器前置機功能權限切換到原有后臺服務器上。檢測相關前置通信配置的正確性。檢測實時數據的正確性。
　　（4）調度員工作站的數據源的倒切。原有調度員工作站改變數據源配置，從新控制中心服務器上讀取數據，同時更新本地圖形，報表等。
　　
　　2.5全線程控調試
　　（1）根據二、八號線分拆后的車站分布，設計院設計全線設備開關遙控序列，重新完成新程控卡。檢測新置程控卡的正確性。
　　（2）在晚間停車時間內，對新程控卡，進行調試操作。檢測程控操作的正確性及合理性。

          2.6新系統功能測試
　　主要是驗證集成二、八號線的新系統的功能是否達到設計要求，具體測試項目包括：⑴系統硬件外觀檢查；⑵系統硬件穩定性測試；⑶系統軟件功能檢查；⑷系統軟件穩定性測試。
　　其它測試項目依照設計方案和業主的實際需求而定，總體原則是保證新系統功能和舊系統一致，確保升級后的新系統運行穩定。
　　2.7新系統試運行
　　新系統投切成功后，應試運行一段時間。在試運行過程中，結合對二、八號線的要求，完善不同線路調度員工作站上的圖形，報表，打印等配置。
　　3施工中的注意事項
　　3.1注意防震、防噪、防塵、防潮
　　拆除工作應避免大幅度的動作，盡可能減少電鉆，沖擊鉆等設備的使用，使用較輕量級的工具，避免敲砸，防止較大的震動和噪音，以免造成硬盤磁頭永久性損壞以及服務器的非正常關機，造成系統的崩潰現象。做好系統的防塵措施，給機柜、計算機設備加裝放護板和防塵罩，每天定時多次進行除塵工作，同時打開空調設備的除濕功能。
　　3.2注意通風散熱和防電磁干擾
　　 在施工過程中，應時刻注意機房溫度的變化，調節好空調的溫度，并做好通風工作，以免溫度升高影響設備的正常運行。電動工具的使用會產生電磁感應場，對現有設備運行會產生影響，在使用電動工具時，應遠離現有機柜和計算機等電子設備。
　　3.3注意電源和通訊線纜的保護工作
　　在重要電源部位設置醒目標志，采取防護措施，防止施工人員對UPS電源、接線板電源的碰撞，造成系統意外失電。防止由于使用大功率的裝修設備短時間內用電負荷驟然增加，造成跳閘現象而影響系統的正常運行。
　　改造過程中涉及到靜電地板的改造和線槽的改造工作，施工應仔細小心，避免造成線纜的損壞，并提前做好標識。
