摘要：建筑施工中的變形觀測是施工測量中不可或缺的一項重要內容，尤其是在高層建筑施工過程中，其變形趨勢的分析，對驗證結構設計的合理性，檢驗結構施工質量，指導施工過程，確定后澆帶二次澆筑的最佳時間，以及室內外樓地面裝修標高的處理等，均起著至關重要的作用。而且，它所涉及的科技領域不單純是工程測量，還包括巖土工程、結構設計、建筑施工等諸多學科，是一項綜合性的工程技術，其重要性越來越被工程技術人員所重視。
　　關鍵詞：高層建筑；沉降觀測；成果分析
　　
　　1.工程概況
　　1.1本工程位于北京市東城區東直門內大街，海運倉危改區B4區，為甲級寫字樓。
　　1.2工程規劃建設用地8800.5m²，總建筑面積65126.9m²,其中地上43507.7m²,地下21619.2m²,地下二、三層為車庫兼人防,地下一層為管理用房,地上為辦公用房。
　　1.3建筑物地下3層，地上22層，建筑高度75m,地下軸距132.100m×59.300m，地上軸距56.700m×48.600m,±0=43.350m。
　　1.4基礎為筏板基礎（帶地梁），天然地基,持力層為粉細砂層④，地基承載力標準值為280kPa,結構形式為鋼筋混凝土框架剪力墻結構。
　　1.5本工程由德國設計人員提供建筑設計方案，為了追求視覺效果，在建筑內設計了22層樓高的中庭，八部觀光電梯，使得基礎受力極不均衡，故在水平結構中設置了兩條“凹”型沉降后澆帶，結構設計要求，視沉降觀測結果，證明沉降均勻后，再封閉后澆帶，使結構成為整體。
　　1.6本工程設計預期沉降量為50㎜。
　　2.觀測依據
　　2.1《建筑地基基礎設計規范》（GB50007-2002）。
　　2.2《北京地區建筑地基基礎勘察設計規范》（DBJ01-501-92）。
　　2.3《工程測量規范》（GB50026-2007）。
　　2.4《建筑變形測量規范》（JGJ8-2007）。
　　3.沉降觀測基準點的設置

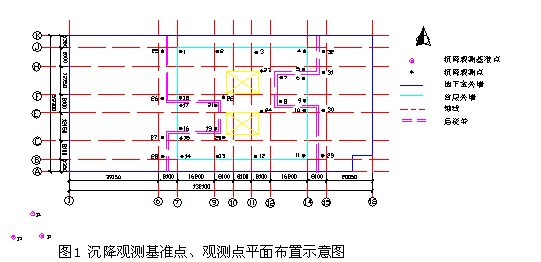

　　3.1在施工現場以外西南側埋設了3個基準點（見圖1），為沉降觀測中取得準確的起算數據提供了必要的校核條件。
　　3.2基準點埋設后，與測繪院提供的工程水準點聯測了絕對高程。
　　3.3基準點連續觀測兩次后取中值確定其起算高程。
　　3.4基準點在每次觀測前均進行三點聯測，以確定其穩定性。
　　4.沉降觀測點的設置
　　4.1基礎及結構施工階段在基礎底板、首層底板上分別設置了32個沉降觀測點（見圖1）。
　　
　　4.2沉降觀測點埋設后連續觀測兩次，取中值作為起算基準。
　　4.3沉降觀測點采取閉合水準路線觀測。
　　5.觀測精度

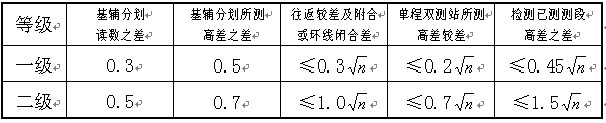

　　5.1基準點按規范（JGJ8-2007）中一級技術要求和測法施測（見表1、表2）。

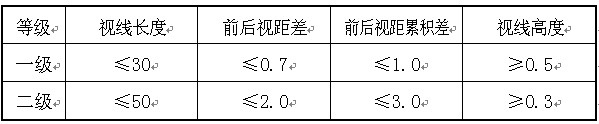

　　水準觀測要求單位(m)表1


　　　　5.2沉降觀測點按同規范中二級技術要求和測法觀測（見表1、表2）。


　　5.3成果有效數字為0.01mm。
　　6.觀測設備
　　(1)瑞士產WILDNA—2精密水準儀；
　　(2)銦鋼精密水準尺；
　　(3)便攜式計算機；
　　(4)建筑物沉降觀測分析軟件。
　　7.觀測周期
　　首次觀測自基礎底板開始，地下工程觀測3次；地上工程每增加兩層結構觀測一次，并根據委托方要求對其17層、19層各加測一次，地上共觀測14次；結構封頂后每一個月觀測一次，觀測6次，共觀測23次。
　　8.觀測成果與分析
　　8.1沉降觀測成果表（略）。
　　8.2沉降過程組合曲線。
　　

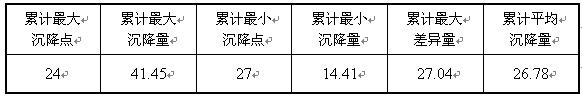

　　8.3沉降結果統計（見表3）。
　　沉降結果統計單位：（mm）表

         8.4.1在結構施工至2～10層期間，結構自身荷載相對較小的后澆帶外側7、8號點處，沉降量明顯過大，其中8號點為全樓之首。在對施工現場進行勘察之后發現，是由于該處施工荷載過于集中，以及垂直運輸機械影響所致，經施工單位調整施工方案后，沉降變形有了明顯改觀，保證了生產安全；
　　8.4.2在結構施工至17層時，施工單位為搶工期，提出提前澆筑后澆帶的要求（按常規應在結構封頂后1～2月澆筑），經過與設計人員分析、論證觀測成果，認為時機不夠成熟，否定了施工單位的要求，同時，為了配合搶工，由原計劃的每兩層結構觀測一次，改為每一層結構觀測一次，密切關注變形情況，并在每期觀測后，及時做出分析結論，最終在施工至20層時，經設計人員認可，提前澆筑了后澆帶，即保證了工程質量，又為提前交工創造了條件，現在工程已竣工，證明了我們當時的分析是科學的、合理的；
　　8.4.3在基槽回填土施工期間，由于施工人員未嚴格按規程操作，逐層回填夯實，而是采用機械，集中大量回填，導致29～32號點處結構下沉過大（本期沉降6.24㎜），為全部觀測成果之最。經分析成果，向工程監理人員反映情況，及時制止了此行為，為施工管理過程提供了相輔的技術服務；
　　8.4.4該工程施工階段的沉降觀測已經完成，對其觀測成果進行統計、分析，累計最大沉降量41.45㎜，從沉降曲線分析，基本符合變形規律，結構是安全的，施工是合理的。
　　9.結論
　　9.1在實施變形觀測之前，針對不同的觀測對象、具體的觀測目的，制定出科學的、具有針對性的技術方案，是很重要的，這是保證項目順利完成的基礎。
　　9.2要組織專業化的隊伍，完成項目的觀測任務，作業人員要保持相對穩定，配合默契，同時，要了解本項目的施工過程、觀測環境，對分析每期觀測成果是非常重要的。
　　9.3施工期間的變形觀測，要嚴格按照規定的時間、部位實施，每一次觀測成果的分析，要結合結構荷載情況、施工安排等因素綜合考慮，而且觀測成果精度必須符合規范要求。
　　9.4建立信息反饋制度，及時將觀測成果通報業主、監理、設計、施工等相關單位，尤其當變形量達到或接近預警值時，應及時反饋信息，以免發生安全事故。
　　
　　參考文獻:《工程測量規范》（GB50026-2007）。
　　《建筑變形測量規范》（JGJ8-2007）。
