摘要：介紹某高層的建筑結構設計方案，并對該高層方案的計算模型和關鍵部位的設計作介紹。

　　關鍵詞：高層,剪立墻結構,局部框支框架轉換

　　工程概況

　　本工程位于廣東連州市，該地區為不抗震地區;本工程為集商場、辦公、車庫和公寓一體的高層建筑;地下一層為設備房和消防水池，地上1~2層為商場，3層為辦公樓，4~5層為停車庫，6層~23層為公寓;建筑總高度為77.25m。由于功能的復雜和布局的限制，本工程只能采用剪力墻+局部框支框架轉換。

　　2.結構體系的確定

　　本高層地處連州，屬于不不抗震地區，該建筑的總高度為77.25m;考慮本工程的復雜性，故本工程按抗震烈度6度第一組設計。

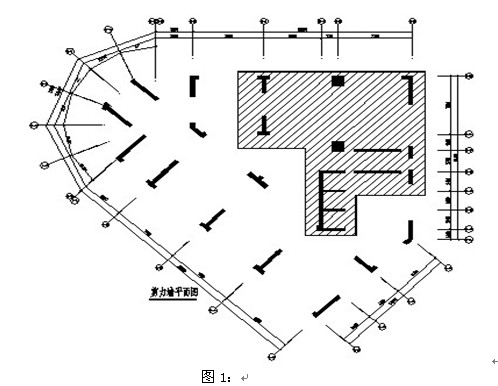

　　由于建筑功能的要求，本工程2-5軸/2-F軸和2-5軸/2-H軸的位置在1~5層做1200x1400的框支柱，作為6層以上2-5軸/2-F軸和2-5軸/2-G軸的位置的兩道剪力墻的轉換框架。根據《建筑抗震設計規范》GB5011-2010第6.1.1條的條文說明的第5條，僅個別墻體不落地，例如不落地墻的截面面積不大于總截面面積的10%，只要框支部分的設計合理且不致加大扭轉不規則，仍可視為抗震墻結構，其適用最大高度仍可按全部落地的抗震結構確定。所以本工程按抗震墻結構確定抗震等級，轉換框架和傳力路徑的剪力墻按框支框架確定。根據《高層建筑混凝土結構技術規程》JGJ3-2010第10.2.6條：對部分框支柱、剪力墻底部加強部位的抗震等級宜按本規程表3.9.3條的規定提高一級;和第10.2.2條：帶轉換層的高層建筑結構，其剪力墻底部加強部位的高度應從地下室頂板算起，宜取至轉換層以上兩層且不宜少于房屋高度的1/10;查表3.9.3得：本工程的-1~8剪力墻按四級抗震設計，轉換框架和傳力路徑的相鄰的剪力墻(下圖1陰影部分)按一級抗震設計;轉換框架梁按二級抗震設計;8層以上全部按四級抗震設計。

　　3.計算分析

　　3.1計算程序的選用

　　本工程結構設計采用廣夏GSSAP軟件分析計算;該程序采用墻元模擬剪力墻。

　　3.2程序使用的注意事項

　　(1)程序平面輸入時應注意人工指定框支柱、框支梁。在平面輸入時應正確指定轉換構件,確保程序計算時能按相關規范規定,對轉換構件在水平地震作用下的計算內力進行放大,對框支柱的水平地震剪力進行調整等。

　　(2)對于一字型墻肢出現與其平面外方向的樓面梁連接時,為降低梁端彎矩對墻的不利影響,在程序計算中將梁與墻相交處作鉸接處理,減少梁對墻產生的平面外彎矩。此時,在墻與梁相交處設置暗柱,并按計算確定其配筋。

　　(3)剪力墻之間的連結梁應根據具體情況指定為連梁或框架梁。對一端或兩端與剪力墻相交的梁會在程序中默認為連梁,計算中程序會對其剛度進行折減后再計算其內力;而對跨高比較大(>5)的連梁,其受力模式接近框架梁,此時應將該類梁人工定義為框架梁,以求內力分析的準確。

　　4.結構分析的主要結果

　　1).層側向剛度比的比值不滿足的已經放大該層的地震剪力;本層/上層的樓層承載力比值均滿足規范要求。

　　2).扭轉第1周期/平動第1周期=1.574274/2.441209=64.49%

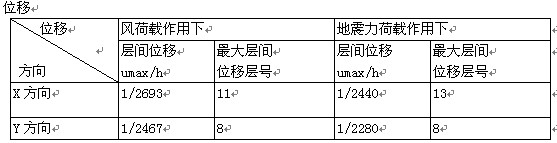

　　3).

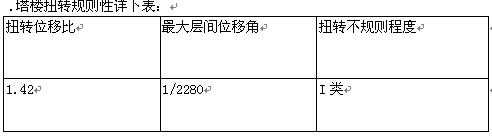

　　4).

　　從上表可以看出，該樓屬于扭轉Ⅰ類不規則。

　　5). 柱傾覆力矩占比例均少于10%。

　　從本工程的模型計算結構中可以看出,在該結構布置情況下,結構的周期、位移、轉換層上下剛度比等指標均能滿足現行相關規范的要求。

　　5.結構構件的設計

　　1)框支柱設計

　　本工程框支柱抗震等級為一級,軸壓比限值為0.6。框支柱主要截面取120OX1400,計算結果表明,兩個框支柱的受力較為均勻,軸壓比分別為0.42、0.59。因而,轉換層下框支柱的變形一致性較好。框支柱的剪力設計值按柱實配縱筋計算并乘以放大系數1.25。柱內全部縱向鋼筋的配筋率不小于1.2%,箍筋沿柱全高采用不小于Φ12@100井字復合箍,體積配箍率均不小于1.5%,使柱具有—定的延性,實現強剪弱彎。框支柱在上部墻體范圍內的縱向鋼筋伸人上部墻體內一層,其余柱筋錨入梁或板內。

　　2)剪力墻設計

　　墻體的水平和豎向分布筋除滿足計算要求外,同時也滿足最小配筋率的限值。(圖1)陰影部分底部加強區的剪力墻中按規范要求設置約束邊緣構件,約束邊緣構件的縱筋配筋率控制≥1.2%,且體積配箍率的設計應滿足《高層建筑混凝土結構技術規程》JGJ3-2010第10.2.6條的要求。

　　3)框支梁的設計

　　本工程框支梁抗震等級為二級，本工程的框支主梁的梁高2700mm，梁主筋配筋率除滿足計算外,還不小于0.4%,上部主筋沿梁全長貫通,下部主筋全部直通到柱或墻內,沿梁腹部設置不小于Φ20@150的腰筋,于梁中部設置—排Φ20的抗裂縱筋,抗裂縱筋根數同箍筋肢數,梁箍筋Φ14@100全長加密。

　　4)轉換層的樓板設計

　　轉換層中轉換框架傳力路徑的樓板均為180mm,配置雙層雙向的鋼筋，鋼筋每個方向的總配筋率不宜少于0.6%。

　　6. 小結

　　通過對本工程的設計，對局部框支框架轉換有了一個更深刻的認識，對相關規范有個更深刻的了解。

　　[參考文獻]

　　[1]《建筑抗震設計規范》(GB50011-2010)

　　[2]《高層建筑混凝土結構技術規程》(JGJ3-2010)
