摘要：本文著重論述了四川石化低密度聚乙烯高壓壓縮機和增壓壓縮機鋼結構廠房內橋式起重機的安裝及試運轉工藝，為國內該型號起重機的安裝填補了空白，起到了較好的指導意義。
　　關鍵詞：橋式起重機，軌道，組裝，試運轉
　　1.工程概述
　　本工程采用南京起重機械總廠有限公司生產的25/5TdⅡCT4型電動通用橋式起重機。該橋式起重機主要由橋架、大車運行機構和起重小車所組成。橋架由鋼板焊成的箱形主梁以及端梁、走臺等組成。主梁上鋪設有鋼軌供小車運行。其主要技術參數為額定起重量：25/5T，起重機跨度：13.5m，起升高度：18m，主鉤起升速度：2.3/0.4m，，小車重量：10.1t，大車重量：27.9t。
　　該起重機擬定在地面分片吊裝，在軌道上完成起重機的組裝工作。根據施工總進度計劃的安排，考慮到吊車的吊裝性能及吊裝的方便，決定預留2、3軸線屋面暫不封閉，吊裝設備完成后即封閉廠房。
　　2設備驗收
　　2.1.橋式起重機隨機技術資料齊全，并有產品合格證明書及必要的出廠試驗記錄。
　　2.2.按設備裝箱清單檢查設備、材料及附件的型號、規格和數量，且要符合設計和設備技術文件的要求。
　　2.3.機、電設備無變形、損傷、彎折、打環、扭結、裂嘴和松散的現象。
　　3橋式起重機組裝

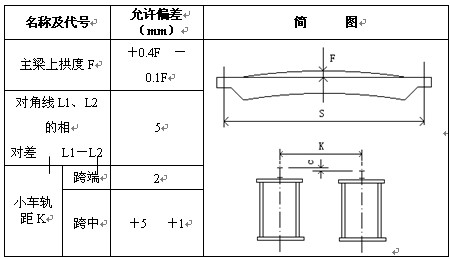

　　3.1.組裝橋架時，按下表的規定進行檢查：

　　SX為第一塊筋板之間的距離。
　　3.2.起重機上拱度的測量方法：
　　a. 測量條件：起重機水平放置，無風、無日照影響；
　　b. 上拱度在跨中S/10區域內測量；
　　c. 上拱度測量的基準點為主梁上翼緣板的測量線與大車輪中心鉛垂線的交點。
　　d. 用經緯儀測標高的方法進行測量；
　　e. 測量時，宜清除小車自重的影響。

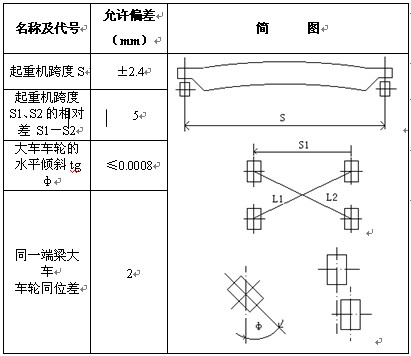

　　3.3.組裝大車運行機構時,按下表的規定進行檢查：

　　3.4.起重機及其軌道跨度的測量方法如下：
　　起重機跨度的允許偏差ΔS＝S測＋Δ1＋Δ2＋Δ3－S
　　式中S測――起重機跨度實測值；
　　Δ1――鋼卷尺計量修正值(由計量單位提供，mm)；
　　Δ2――鋼卷尺測量修正值(考慮到測量時鋼卷尺自然撓曲，修整值2.5mm)；
　　Δ3――鋼卷尺溫度修正值【Δ3＝αS(t－20)，其中：α＝11.5×10－6/℃，t－測量時實際溫度(℃)。】；
　　S――起重機理論跨度值。
　　4橋式起重機的試運轉
　　4.1.起重機試運轉前，按下列要求進行檢查：
　　a. 電氣系統、安全聯鎖裝置、制動器、控制器、照明和信號系統等安裝要符合要求，其動作靈敏準確；
　　b. 鋼絲繩端的固定及其在吊鉤、取物裝置、滑輪組和卷筒上的纏繞正確、可靠；
　　c. 各潤滑點和減速器所加的油、脂的性能、規格和數量要符合技術文件的規定；
　　d. 盤動各運動機構的制動輪，均使轉動系統中最后一根軸(車輪軸、卷筒軸等)旋轉一周無阻滯現象。
　　4.2.橋式起重機空負荷試運轉，符合下列要求：
　　a. 操作機構的操作方向要與起重機的各機構運轉方向相符；
　　b. 分別開動各機構的電動機，確認其運轉正常，大車和小車運行時不卡軌。各制動器能準確、及時地動作，各限位開關及安全裝置動作要準確、可靠；
　　c. 當?shù)蹉^下放到最低位置時，卷筒上鋼絲繩的圈數不少于2圈(固定圈除外)；
　　d. 電纜的放纜和收纜速度要與相應的機構速度相協調，并能滿足工作極限位置的要求；
　　e. 防撞裝置、緩沖器等裝置能可靠的工作；
　　f. 以上各項試驗不少于五次。且動作準確無誤。
　　4.3.橋式起重機的靜負荷試驗，符合下列要求：
　　a. 試驗前將起重機停在廠房柱子處。
　　b. 先開動起升機構，進行空負荷升降操作，并使小車在全行程上往返運行，此項空載試運轉不少于三次，確認無異常現象。
　　c. 將小車停在橋式起重機的跨中位置，逐漸加負荷做起升試運轉，直至加到25噸負荷后，使小車在橋架全行程上往返運行數次各部分均無異常現象，卸去負荷后確認橋架結構無異常現象。
　　d. 將小車停在橋式起重機的跨中位置，無沖擊地起升31.25噸負荷，在離地面高度為100－200mm處，懸吊停留時間不少于10min，無失穩現象，然后卸去負荷將小車開到跨端處，檢查起重機橋架金屬結構，確認無裂紋、焊縫開裂、油漆脫落及其它影響安全的損壞或松動等缺陷。
　　e. 第d項試驗進行三次，第三次要確認無永久變形。測量主梁實際上拱度大于9.45mm。且制動器在靜載下無打滑現象。
　　f. 將小車開至橋架跨中處，起升25噸的負荷離地面200mm，待起重機及負荷靜止后，測出其上拱值；此值與第f項結果之差即為起重機的靜剛度；起重機的靜剛度允許值為16.875mm。
　　4.4.起重機的動負荷試運轉符合下列要求：
　　a. 各機構的動負荷試運轉分別進行。
　　b. 起重機動負荷試運轉應在全行程上進行。起重量為27.5噸，累計啟動及運行時間不少于1小時。各機構的動作應靈活、平穩、可靠，安全保護、聯鎖裝置和限位開關的動作應準確、可靠。
　　5.質量保證措施
　　5.1施工前要有經過審批的起重機安裝方案。施工方案要下發到有關技術人員和施工人員手中，并熟悉此方案。
　　5.2橋式起重機隨機資料和企業、施工人員資質證齊全，《橋式起重機安裝申請表》經當?shù)刂鞴懿块T審批完畢。
　　5.3計量器具等必須經計量部門檢定合格，并在有效期內。
　　5.4繪制好吊裝平、立面吊裝圖，現場勘查、測量，確定設備放置位置以及行車路線和站車位置。
　　6.安全技術措施
