摘要：貴州烏江思林水電站大壩溢流面采用WES曲線，后接21級84cm×120cm（寬×高）溢流面臺階，臺階后接半徑為10m的反弧段，反弧段中心角為55°，出口底部高程353.00m。下游順河流方向采用戽式消力池消能，戽池長64.277m，池底最低高程為328m。由于壩體為碾壓混凝土，施工中溢流臺階變態混凝土須與壩體碾壓混凝土同步上升。若采用常規的普通組合模板不能滿足壩體碾壓混凝土連續、快速上升的施工特點；而定型臺階模板具有安裝簡便、連續快速翻升、表面光滑平整、調整方便等優點，該模板成功應用于思林水電站溢流臺階的施工中。
　　關鍵詞：水利水電工程施工；溢流臺階；臺階模板應用；思林水電站
　　0前言
　　貴州烏江思林水電站大壩壩體為碾壓混凝土，溢流面臺階為變態混凝土。臺階尺寸為84cm×120cm，臺階設4cm×4cm的倒角，溢流面臺階為變態混凝土。施工中溢流面臺階變態混凝土須與壩體碾壓混凝土同步上升，若采用常規的普通組合模板不能滿足壩體碾壓混凝土連續、快速上升的施工特點。
　　定型臺階模板既具有安裝簡便、連續快速翻升施工的優點，又克服了普通組合模板安裝難度大、混凝土外觀質量不易保證和混凝土澆筑過程中調偏不易控制等缺點。臺階模板采用后撐式定型鋼模板，規格為3.0m×1.2m。臺階模板施工的基本工藝是：第一層模板在碾壓混凝土澆筑層面上立好，在碾壓混凝土上升過程中將第二層、第三層、第四層模板立上去，隨著碾壓混凝土倉面不斷上升，思林根據碾壓混凝土上升速度采用四層臺階模板交替翻升。
　　
　　1溢流臺階模板結構
　　溢流臺階模板結構及初次安裝（見圖1），其結構由以下幾部分組成：
　　（1）面板：面板厚度為5mm鋼板，規格為3000mm×1200mm。
　　（2）鋼桁架：采用[80槽鋼和63角鋼焊接而成，規格為920mm×1200mm，單塊模板設2榀。
　　（3）調節桿：采用直徑50mm的圓鋼和直徑62mm鋼管加工制作而成，單塊模板設2組。
　　（4）鉤頭螺栓：采用直徑16mm的圓鋼加工制作而成，單塊模板設4組。
　　（5）套筒：采用直徑36mm的圓鋼加工制作而成，單塊模板設4組。
　　（6）倒角：采用4cm扁鐵鐵焊接在面板上。
　　

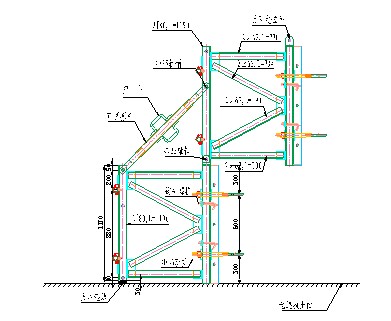

　　                                         圖1臺階模板結構及初次安裝圖（單位：mm）
　　2溢流臺階模板施工技術
　　2.1溢流臺階模板施工程序
　　溢流臺階模板施工前應先進行臺階以下的壩體混凝土施工。溢流臺階模板施工工序?yàn)椋簻y(cè)量放樣→安裝第一層臺階模板→鋼筋綁扎→混凝土攤鋪、振搗→混凝土澆筑過程中調整→安裝上一層模板→模板拆翻→混凝土缺陷修補。
　　2.2溢流臺階模板施工流程

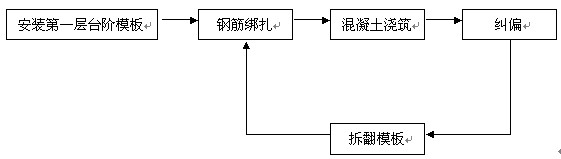

　　溢流臺階模板施工流程見圖2。
　　
　　
　　                                                           圖2溢流臺階模板施工流程示意圖
　　2.3混凝土入倉、振搗
　　思林水電站大壩壩體為碾壓混凝土，溢流面臺階為變態混凝土，與壩體碾壓混凝土同步上升。混凝土采用大壩真空溜管及膠帶機輸送至壩體倉面，經自卸汽車轉卸料至溢流面臺階位置處，用小挖機及人工輔助攤鋪混凝土料，攤鋪厚度35cm（振搗密實后厚30cm）。待溢流面臺階變態混凝土區域外碾壓混凝土碾壓密實后，在溢流面臺階變態混凝土區域按每50cm寬掏15cm寬、10cm深的溝槽，在槽內灑6%水泥煤灰漿，用100型插入式振搗棒振搗密實。
　　2.4溢流面臺階模板翻升
　　根據壩體混凝土上升速度和混凝土的強度決定溢流面臺階模板的翻升層數，溢流面臺階模板采用25t汽車吊翻升，人工安拆，利用調節螺桿進行模板位置調模。
　　3安全與質量控制
　　3.1安全控制
　　主要安全控制措施如下：
　　（1）建立以現場領導為組長的安全領導小組，并配備專職安全檢查員監督全體施工人員嚴格執行安全操作規程。
　　（2）劃分施工安全區，嚴禁非工作人員入內。
　　（3）施工人員均必進行安全培訓。
　　（4）起重作業人員必須持證上崗。
　　3.2質量控制
　　3.2.1混凝土質量控制
　　控制碾壓混凝土澆筑速度、防止混凝土初凝產生冷縫、控制變態混凝土振搗時間、確保變態混凝土振搗密實。模板每次安裝前必須將臟物清理干凈并刷脫模劑。
　　3.2.2溢流面臺階體型控制
　　混凝土澆筑過程中由專業木工看模，發現偏差，立即利用調節螺桿進行調整。
　　4結束語
　　思林水電站大壩溢流面臺階采用定型臺階模板工藝，在實際使用過程中，15d內大壩溢流面臺階隨大壩碾壓混凝土澆筑同步連續上升12.5m。在保證施工進度和施工質量方面均取得明顯成效：
　　（1）解決了常規組合模板安裝難度大、耗時長的問題。
　　（2）溢流面臺階定型模板較常規組合模板澆筑后的混凝土表面光潔成型好，尤其是倒角成型好。混凝土澆筑過程中糾偏簡單，澆筑時不受分層高度限制、施工速度快等。
