摘要本文主要介紹聲波透射測樁中過濾法與常用的概率分析法對比、及過濾法原理，及使用過濾法測試的判定建議，并應用到工程實踐當中。
　　關鍵詞概率法；過濾法；首波初至；相對能量；瀑布圖
　　1前言
　　隨著中國城市化步伐的加快，高層建筑越來越多，樁基礎以其良好的抗震性能和較大承載能力使用更加廣泛。然而，樁基礎屬于隱蔽工程，施工質量難以保證，因而基樁完整性檢測顯得尤為重要，目前聲波投射法測樁可靠度高，且不受樁長影響而被廣泛應用于檢測預埋聲測管的灌注樁。
　　如今國內對聲波透射法測試數據分析主要采用概率法和PSD判劇[1]，前者理論依據是隨機誤差引起的混凝土質量（強度）的波動符合正態分布，而混凝土的質量與聲學參數存在相關性，以此認為混凝土聲學參數也服從正態分布[2]（混凝土質量與聲速相關性多為冪函數，而非線性）。作為輔助的PSD判據法又稱：相鄰兩測點間聲時的斜率和差值的成積判據[4]，它拋棄了聲時按正態分布假定，超聲波在傳播介質性質發生變化缺陷區發生突變，聲時值在缺陷區變化規律是不連續函數，缺陷邊界上函數斜率增大。以上方法均建立在聲時是一個絕對量，聲時的準確判讀十分關鍵，即首波初至?xí)r間(FAT)判定將非常重要，將影響到其他聲學參數(聲速、首波波幅)。發射換能器發出的超聲波屬于機械波，測試過程中容易受外界信噪環境的干擾，這時首波將難以讀取。
　　考慮了系統延遲、水和測管的耦合聲時，且聲波傳輸距離統一按樁頂測管設定，理論上參加統計的應該是同等條件下獲取的聲時，但實際上測管距離很難保證一致，這些都表明使用相對聲時進行統計更顯合理。CHA聲波透射測試系統采用過濾法的數據處理技術，它是通過對首波判斷[3]、引入相對能量概念[3]、對瀑布圖[3]分析的一種綜合的判定和解釋的方法。
　　2首波初至?xí)r間(FAT)的確定

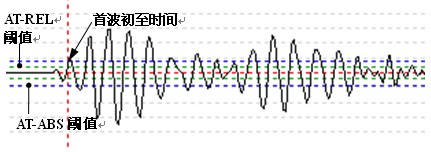

　　概率法當中，聲時是一個絕對量，即超聲波在混凝土里傳播的凈時間，然而基樁完整檢測中我們通常只關心缺陷的有無及大小，一般不建議推斷樁身強度，過濾法分析則將聲時看作相對量，引入閾值概念對首波初至進行判讀，包括AT-ABS絕對閾值和AT-REL相對閾值，AT-ABS閾值使用占滿量程的絕對百分?jǐn)?shù)作為閾值，AT-REL閾值是系統通過找出實測信號峰值，然后以峰值的相對百分?jǐn)?shù)為閾值，當實測信號第一次同時超過AT-ABS和AT-REL閾值的時間定為首波初值時間，并以此計算聲時(如圖1所示)。絕對閾值保證接收信號微弱時采能集到首波，相對閾值能動態地統一首波判斷標準。

　　圖1通過AT-ABS、AT-REL閾值判定首波
　　3相對能量

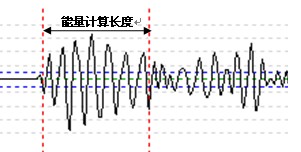

　　通過上述方法采集到的為相對聲時，首波幅值不能全面反映接收信號的強度。過濾法因此引入相對能量的概念，即從首波初至?xí)r間開始對后續一時間段接收信號的電壓進行積分，積分范圍可以根據需要選定，一般為18~60個采樣點。過濾法中使用相對能量計算比只采用首波波幅能更合理分辨實際接收信號的強弱。圖2兩豎向虛線間為相對能量積分范圍。
　　圖2相對能量計算長度
　　4瀑布圖定位缺陷
　　過濾法中使用瀑布圖，又稱波列圖，可以形象地的表現出樁身特性。其工作原理是經過接收換能器將接收的振動信號轉化為電信號(電壓值)，系統將電壓默認為不同顏色(通常為顯示清晰+10V對應綠色、0V對應白色、-10V對應黑色)，每個測點顯示圖像與其原始接收波形相對應，通過觀察瀑布圖可快速發現、定位缺陷，大致判斷缺陷程度，以便作出進一步分析。
　　5工程實踐
　　福州某立交橋工程的鉆孔灌注樁，樁徑Ф1.5m，樁長26m，共埋設三根聲測管。圖4左邊窗口為聲時、PSD曲線、相對能量的深度曲線圖，右邊為瀑布圖。
　　過濾法認為聲時(波速)和能量(波幅)對識別缺陷同樣重要，提出以下為判定建議：
　　1、FAT延遲(相對統計初至?xí)r間)0到10%，并能量減少＜6dB認為正常；
　　2、FAT延遲11-20%，并能量減少＜9dB認為有疑惑；
　　3、FAT延遲21-30%，并能量減少在6-12dB之間認為質量低或小缺陷；
　　4、FAT延遲＞31%，并能量減少＞12dB判定為缺陷。

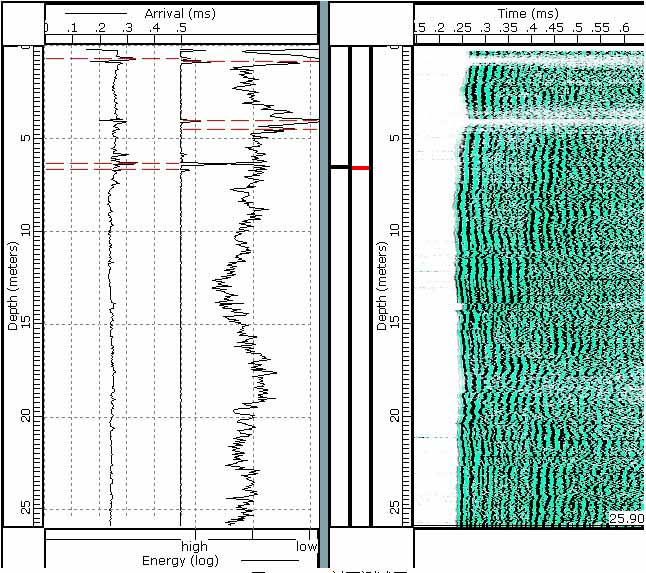

　　圖41-2剖面測試圖

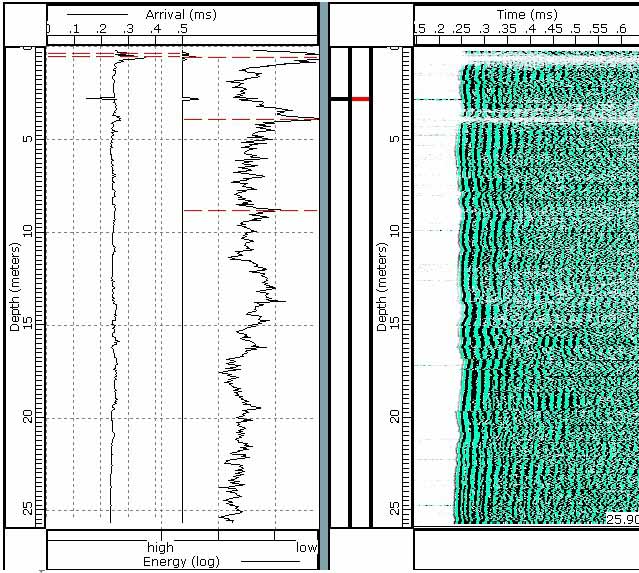

　　圖4、圖5具有明顯的相似性，右邊瀑布土均在0.5m、4m處出現空白區域，查看左方各曲線對應位置，1-2剖面0.5m處FAT延遲37%，能量減少7.9dB，4m處FAT延遲15%，能量減少14.5dB；2-3剖面0.5m處FAT延遲43%，能量減少13.7dB，4m處FAT延遲11%，能量減少13.8dB。兩剖面在0.5m處質量低或小缺陷，4m處為疑惑區域。
　　
　　圖52-3剖面測試圖

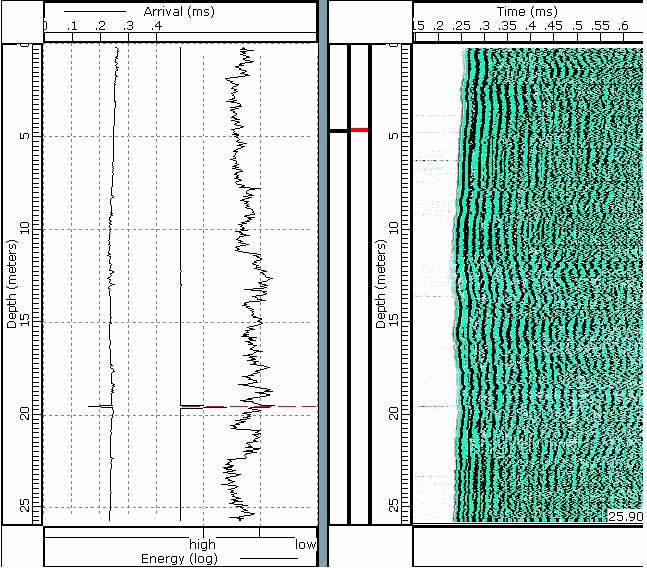

　　圖61-3剖面聲時和能量深度曲線，均反映出樁身混凝土質量良好，19.6m處PSD曲線產生突變，而該點能量沒有明顯減少，瀑布圖正常，究其原因?yàn)闇y(cè)試時受外界干擾信號影響系統測讀。

　　圖61-3剖面測試圖
　　6結語
　　過濾法采用相對聲時和相對能量進行計算，反映超聲波經過混凝土調解后的變化更接近于實際，高分辨的瀑布圖省去查看每個測點的接收波形，可快速定位缺陷作進一步分析，提高工作效率。
　　
　　參考文獻
　　[1]建筑基樁檢測技術規范(JGJ106-2003).北京：中國建筑工業出版社，2003
　　[2]陳凡等編著.基樁質量檢測技術[M].北京：中國建筑工業出版社，2003
　　[3]韓亮譯.跨孔聲波透射法測試儀手冊[M].歐美大地儀器設備中國有限公司
　　[4]姜衛方、高飛編著.基樁檢測人員上崗考試題庫[M].北京：中國建筑工業出版社，2008
