摘要：本文對使用全站儀進行導線測量成果超限的原因進行分析，針對性地提出確保測量精度的應對措施，為快速準確的完成導線測量工作起到指導作用。
　　關鍵詞:閉合差，超限，成因，措施
　　
　　1引言
　　電子全站儀是近年普遍使用的一種新型測量儀器，它同時具備了光學經緯儀和電子測距儀的功能，能夠方便快捷地進行高精度的距離和角度測量工作，在工程測量、放線中得到了廣泛的應用。在實際作業中，如果依據的控制點成果精度低，同時又不大注意儀器的使用方法、內業計算缺少對一些參數值的改正計算，使實測結果常得不到工程要求測量等級的精度要求，其結果是“輕則返工，重則延誤工期”，對工程造成經濟損失。能夠熟練的使用儀器，將失誤及誤差降到最低，快速準確的完成導線測量工作，是我們所要追求的目標。現就以上問題結合工程實際對導線測量中閉合差超限的成因進行分析并找出應對措施，對以后的導線測量工作起到一定的指導作用。
　　2問題的提出
　　對于渠道工程測量工作，根據設計要求，按照《水利水電工程測量規范》（SL52-93）第2.2.7規定：“三、四、五等平面控制網，可用相應等級的導線網代替。”實測技術方案設計四等導線，方位角閉合差不超過，導線全長閉合差不超過1/35000。如果在資料收集時，沒有重視控制資料的坐標系統不一致，搞不清坐標系統間的換算關系；在觀測時，觀測員對儀器存在的“三軸誤差”（包含視準軸誤差、水平軸傾斜誤差和垂直軸傾斜誤差）和儀器制造、校準、磨損等原因產生的機械結構誤差（包含讀盤和測微尺分劃誤差、照準部和度盤偏心誤差、光學測微器行差，照準部旋轉、微動螺旋旋轉和光學測微器隙動差）不夠重視，簡化規范中規定的儀器操作，造成水平角測回超限；在測距時忽略了高差及溫度、大氣壓的測量，最終導線平差成果出現“導線全長相對閉合差不超過限差，導線坐標點X增量總是超限”的現象，不能達到工程設計要求。
　　3成果超限的原因分析
　　3.1測量前準備工作不充分
　　導線坐標點X增量超限，除了測量操作不規范原因外，其主要根源之一是沒有注意到業主所提供的控制資料的坐標系統有兩個，沒有收集、整理不同系統間的換算關系，測量前準備工作不夠充分。
　　3.2全站儀及儀器配件的檢定不到位
　　全站儀在施工項目進場前雖然在檢定有效期范圍，但經過長期使用、運輸過程的顛簸等，豎盤的指標差、水平讀盤視準軸誤差值可能已發生變化。如果在這種情況下使用該儀器，在進行水平角和豎直角測量時，每次只讀一個讀盤位置，測半個測回，2C值就會偏大，如未能及時發現這種現象，就會致使測角測距產生系統誤差，造成水平角測回超限，兩點間改正后的平距超限。
　　忽略對全站儀、棱鏡等光學對點器的檢驗、校正。尤其是棱鏡對點器的對中，誤差明顯；棱鏡支架基座的螺絲、腳尖鐵插螺絲松動，易使氣泡偏離。
　　3.3對準目標偏心
　　對準目標偏心，分為三種情況：
　　（1）由于戰線長、耗時長，如果急于獲取觀測成果，有時會不顧觀測條件，如晴天中午前地面水蒸氣蒸發強烈，成像模糊，跳動劇烈，造成照準誤差大，測距精度低等。
　　（2）觀測導線的水平角時，導線點被樹枝、農作物、房屋等擋住視線，架設棱鏡不通視。用花桿做照準目標，不易照準對中。花桿架立手扶不用三腳架支立，水平氣泡不能保持居中，花桿不能達到豎直，產生照準目標偏心。導線點間距離越近，偏心越大。
　　（3）觀測時由于觀測條件不佳，如陣風、有移動的車輛、行人擋住視線，對準目標等待時間過長，儀器的水平氣泡發生偏移，產生照準偏心。如不及時校正，重測該測回，容易使此站水平角測回超限。
　　3.4不熟識規范
　　（1）對規范所規定的限差記憶不清，在測量過程中超限測值不能及時發現，造成部分成果作廢，影響最終閉合差成果精度。
　　（2）對規范規定的計算規則了解不詳細。直接使用測量的斜距，未經氣象及常數的修正得水平距。《水利水電工程測量規范》（SL52-93）第2.5.4（1）規定：“經氣象、加常數，乘常數改正后的斜距，才能化為水平距離。”
　　4確保測量結果精度的措施
　　4.1注重資料的收集和整理工作
　　收集資料時要注意以下幾點：
　　（1）根據控制測量資料成果表弄清其依據規范、高程系統、施測等級和成果精度評定等；如果收集到的控制資料的坐標系統、高程系統不一致，則應收集、整理這些不同系統間的換算關系。
　　（2）根據合同文件、業主（監理）文件，找出測量專業相關的技術要求和規范。如本《水利水電工程測量規范》（SL52-93）、《國家三、四等水準測量規范》等。
　　（3）了解施測范圍內原有控制點的位置、現狀，決定有無利用價值。
　　（4）調查測區內的交通狀況，以便制定合理的導線路線，方便在埋設標志樁時運輸混凝土及標志樁。
　　4.2做好儀器儀表的檢定工作
　　儀器在進場使用前應重新檢定，即使在檢定有效期內也不例外。對于儀器配套使用的全站儀、棱鏡基座等，不能忽略其光學對點器的校驗，儀器腿架的基座、鐵插螺絲均要緊固。
　　4.3盡量避免外界干擾
　　觀測應在成像清晰，目標穩定的條件下進行。不宜在晴天的日出、日落和中午前后溫差變化大、霧天、雨天、大風等條件觀測。
　　4.4準確的選擇、設置目標點
　　選點時注意選擇地勢較平坦、視野開闊的地形條件，相鄰點間通視良好；導線點應分布均勻，導線各邊的邊長應大致相等，以減少因望遠鏡調焦而帶來的誤差；所選點位處要土質堅實，埋置標志時標志點十字刻畫要清晰，標志點可使用混凝土固定，以防沉降；同時埋設醒目的保護裝置，避免車輛、機械的碰撞，防止移位。
　　4.5消除讀數誤差
　　使用三聯腳架法進行水平角觀測，以提高導線水平角觀測工效，減弱儀器對中誤差和目標偏心對測角精度的影響，以提高方位角的推算精度；全站儀要在相對180°的2個讀數裝置上讀取水平角和垂直角，以消除度盤的偏心差；觀測員、棱鏡架設人員、記錄員全程不變；
　　4.6規范作業
　　按照規范要求操作步驟操作，端正態度，糾正以往的慣性操作。如在進行水平角、豎直角觀測時應嚴格按照表2執行，順時針方向旋轉照準部1～2周后，精確照準零方向標志，并進行水平度盤、測微器讀數（照準兩次，各讀數一次）；
　　導線測量的主要技術要求，應符合表1規定；水平角按方向觀測法進行觀測，各項限差要符合表2規定；當觀測不符合要求時，應進行重測，并應遵守重測的有關規定。

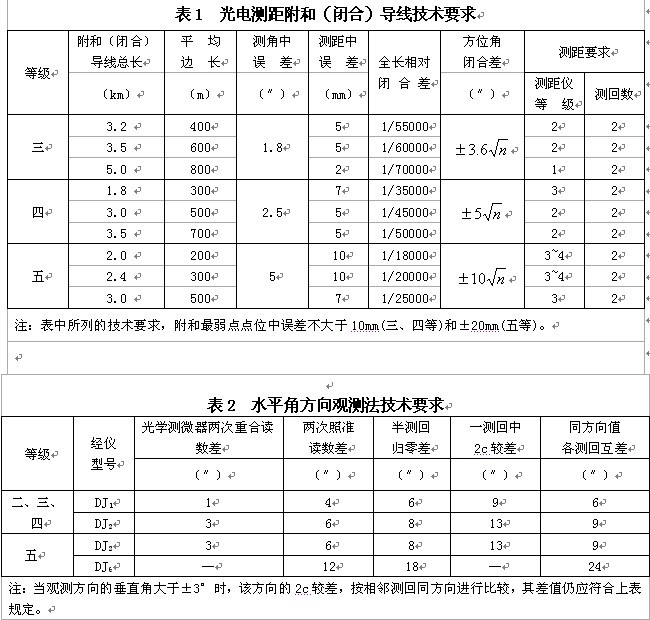

　　表1光電測距附和（閉合）導線技術要求
　　
　　
　　加氣象改正、加常數、乘常數改正后的斜距，才能斜改平運算。加常數、乘常數參見儀器檢定證書上的校驗值；大氣改正值參見全站儀說明書中的計算公式。
　　5結束語
　　在全站儀導線測量時，注意以上所敘述的一些問題、嚴格按照規范要求作業，并及時采取應對措施，不但能加快工作進度，而且能獲得精度較高的測量成果。
　　
